L'Arbre de Trinquet
Arbre de Trinquet du Requin ; remarquez le gros palan recevant l’itague de drisse servant à hisser l’antenne. Par rapport à l'arbre de mestre, on peut noter deux différences, l'haubanage de l'arbre se fait par des sartis amarrés à l'extérieur ceci pour donner plus de largeur au haubanage et la disposition bâbord tribord n'est pas symétrique.
L’arbre de triquet mesure 70 Pi 6 Po, le rapport de grandeur est de 46/50ème par rapport a l'arbre de mestre. L'antenne de trinquet est proportionnée suivant le même rapport de 46/50ème que son arbre, elle mesure 107 Pi 6 Po de longueur. Proportion légèrement supérieur par rapport aux 4/5ème proposé par J Boudriot à la page 24 du même livre et provenant du dictionnaire de Blaise Ollivier pour la mâture des pinques, polacres et autres bâtiments à voile latines.
Partie haute de l'arbre de trinquet montrant le calcet de forme carrée, les deux balancines occupent les deux réas du haut. Sont visibles partiellement les garcettes de la bande de ris, la cargue basse et les garcettes servant à ferler la voile. A droite, à hauteur des garcettes de ris, une poulie simple pour le bragot d'oste.

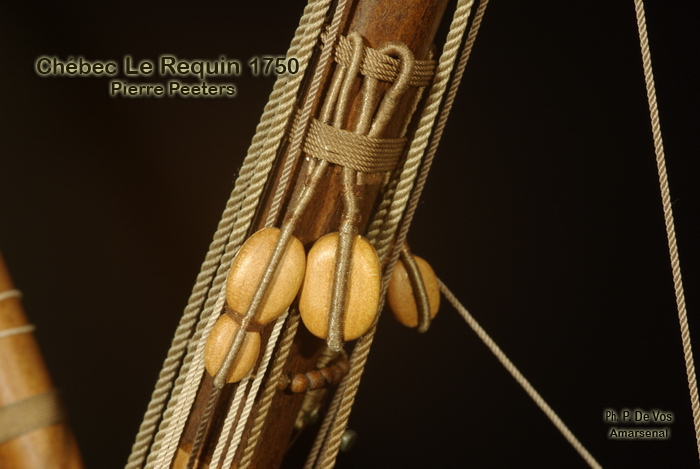

Capelage de l'arbre de trinquet côté tribord, ou l'on retrouve une poulie violon et une poulie simple.

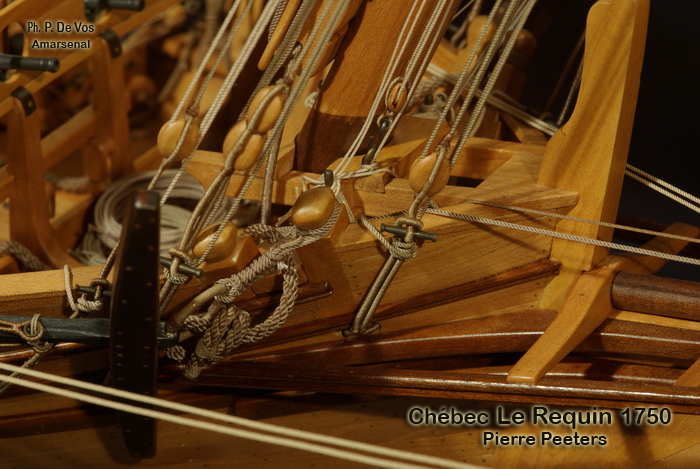

Détail de la structure de l’avant, appelée également ‘bertelot’.
Aboutissement des garants de sartis à l'extérieur de la coque.

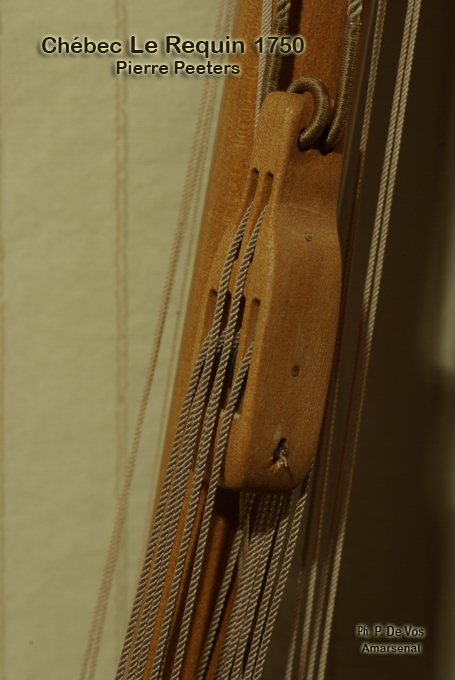

Détail de l'appareil de drisse proportionné à l'antenne de trinquet . Son fonctionnement est presque identique à celui de l'arbre de mestre, avec la différence qu'on ne retrouve plus la poulie de talion. Ici le garant fait dormant sur le cul de la taille supérieure, les deux tailles comportent également 6 réas, après que la drisse ait parcouru les différents réas, elle aboutit sur le taquet situé sur la taille inférieur côté tribord où elle est tournée.
Partie haute de l'arbre de trinquet côté tribord, la poulie violon situé à l'arrière correspond au palan et la poulie simple correspond au sartis.
L'arbre de trinquet côté bâbord, on voit le sartis et le palan placé en avant;
Détail de l’extrémité de l’antenne de Trinquet avec ses cargues ainsi qu’un quinçonneau recevant la ganse de balancine.
