Le modèle côté tribord

Vue d'ensemble du modèle, permettant d'apprécier les lignes de la carène et l'étendue de sa voilure.

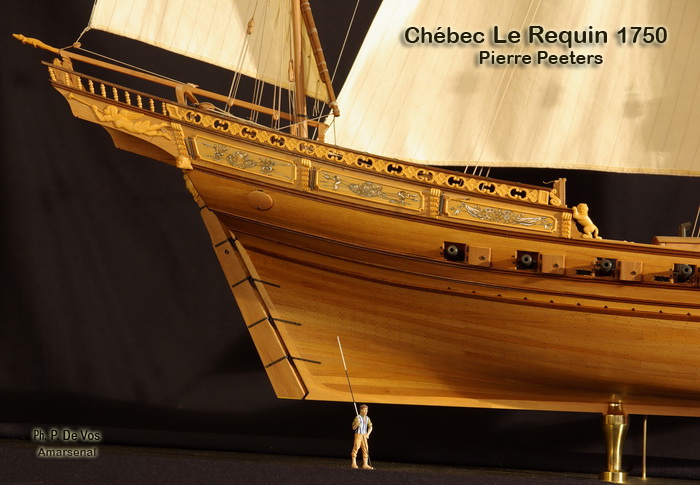

Partie arrière de la carène, les deux derniers canons sont couvert par le gaillard. A noter l’importance de la quête de l’étambot.

NB : l’accompagnement du modèle par une figurine humaine à sa taille est toujours utile, voire indispensable lorsque plusieurs échelles se côtoient, cette attention permet de faciliter la lecture et la compréhension des pièces exposées par un public qui n’est pas nécessairement au fait de notre domaine d’activité.

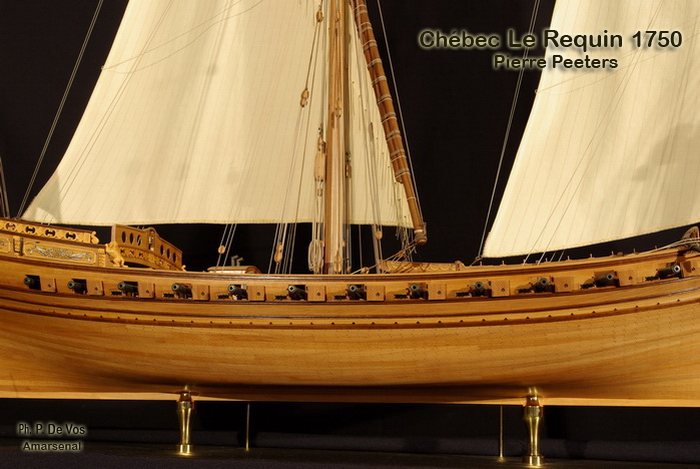

La carène en partie centrale montrant l’alignement des 12 sabords, les canons de 8 livres en batterie, ceci permet d’apprécier le relèvement du pont. Une rangée continue de dalots court sous les sabords ; elle se trouve logiquement au point le plus bas du pont qui possède un bouge important… Ce bouge est compensé par un plancher qui soutient l’artillerie et est percé de nombreux panneaux à caillebotis.

À noter la forte inclinaison de l’arbre de trinquet lorsqu’on le compare à celui de mestre qui est quant à lui perpendiculaire à la quille.

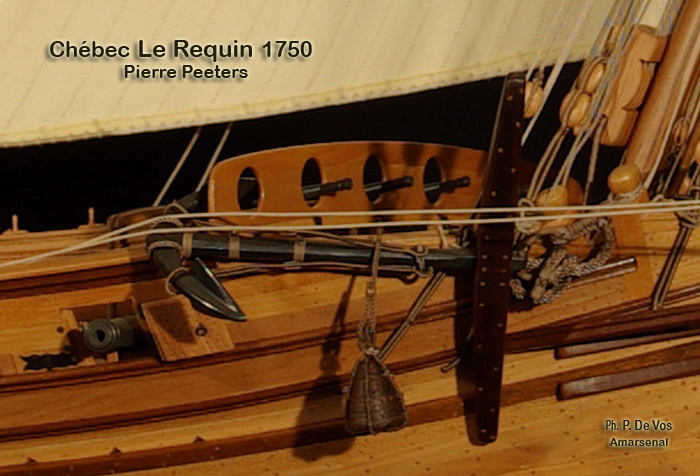

L’ancre d'un poids de 1526 livres et sa bouée d’orin à poste.
